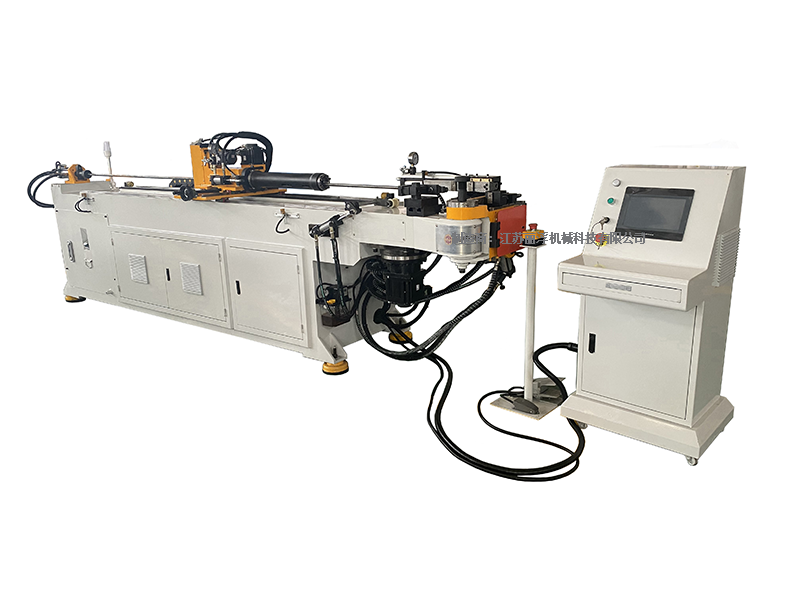

全自動彎管機DW38CNC-3A-1S

DW38CNC-3A-1S是江蘇麗浮機械科技有限公司按照世界標準和國家標準設計制造的可編程CNC三軸38型單層模數控彎管機，設備具有拉彎+材料輔推，適用于高精度管內產品的加工。麗浮三維數控自動右彎管機，具有符合動態力學原理之高剛性機械結構設計及精密工藝水平，在兼具結構強度下，簡潔的曲手及彎曲機頭設計提供了最大之彎管空間，使機臺干涉范圍降至最低。搭配自動化程式操控系統，可確保高難度之各型鋼管彎曲工作皆能輕易達到大量生產及高精密度之雙重要求。廣泛應用于汽車、空調、核電、造船、航天、家具、機車、鍋爐、新能源、建筑等眾多領域。

在線咨詢

產品詳情

最大適用碳鋼管材彎曲半徑2.0D為例		Φ38×2.0t
單次最大送料長度		2200mm
送料方式		直送或夾送
最大彎曲半徑（圓管）		160mm
最大彎曲角度		190°
最大半徑差		70
每管件可設定管數		99彎
工作速度	彎管速度	Max.166°/秒
	轉管速度	Max.350°/秒
	送料速度	Max.450mm/秒
	機頭平移速度	無
	機頭升級速度	無
精度	彎管角度	±0.1°
	轉管角度	±0.1°
	送料長度	±0.1mm
	機頭平移	±0.1mm
	機頭升降	±0.1mm
資料輸入方式		坐標值（XYZ)或工作值（Y.B.C)
B轉管伺服電機功率		750W
C彎管伺服電機功率		3KW（可選配）
Y送料伺服電機功率		1KW
X移模伺服電機功率		無
Z上下換模電機功率		無
B側輔推電機功率		無
油壓電機馬力		4KW
機器毛重量（kg)		2000kg
機器尺寸L.W.H(mm)		4300×1200×1400

最大適用碳鋼管材彎曲半徑2.0D為例		Φ38×2.0t
單次最大送料長度		2200mm
送料方式		直送或夾送
最大彎曲半徑（圓管）		160mm
最大彎曲角度		190°
最大半徑差		70
每管件可設定管數		99彎
工作速度	彎管速度	Max.166°/秒
	轉管速度	Max.350°/秒
	送料速度	Max.450mm/秒
	機頭平移速度	無
	機頭升級速度	無
精度	彎管角度	±0.1°
	轉管角度	±0.1°
	送料長度	±0.1mm
	機頭平移	±0.1mm
	機頭升降	±0.1mm
資料輸入方式		坐標值（XYZ)或工作值（Y.B.C)
B轉管伺服電機功率		750W
C彎管伺服電機功率		3KW
Y送料伺服電機功率		1KW
X移模伺服電機功率		無
Z上下換模電機功率		無
B側輔推電機功率		無
油壓電機馬力		4KW
機器毛重量（kg)		2000kg
機器尺寸L.W.H(mm)		4300×1200×1400

零件名稱	廠牌
PLC	三菱
15″彩色熒幕工業平板電腦（工控）	臺灣研華
人機界面（PLC觸摸屏）	臺灣威綸
伺服馬達	三菱
伺服驅動器	三菱
光電開關	歐姆龍
主軸減速機	帝人
軸承	NSK
高壓油管	濂輝
密封件	蓋茨
油壓電磁閥	七洋
油壓泵浦	海特克
I/O輸出輸入板	自制
